Модернизация инженерных систем Центра обработки данных (ЦОД)

Инженерный отдел компании «Арсенал+» успешно завершил комплексную модернизацию инфраструктуры Центра обработки данных. Проект охватил полный цикл работ - от разработки проектной документации до пусконаладки и ввода систем в эксплуатацию. В рамках задачи специалисты выполнили замену системы прецизионного кондиционирования и обновление комплекса бесперебойного питания.

Задача клиента

Обеспечить отказоустойчивость вычислительных мощностей заказчика за счет модернизации изношенного оборудования.

Основные вводные:

Система охлаждения: повысить холодопроизводительность при отсутствии свободного места под фальшполом.
Электропитание: заменить источник бесперебойного питания (ИБП) и аккумуляторный массив, отработавшие нормативный срок службы в 10 лет.

Сложность №1: Нештатная трассировка фреоновых магистралей.

Классическая схема прокладки коммуникаций в дата-центрах предполагает использование пространства под фальшполом. Однако на данном объекте технологическое подполье было полностью занято существующими кабельными линиями и другими системами жизнеобеспечения. Места для труб не оказалось совсем.

Решение инженеров «Арсенал+»:

Вместо типового размещения основную магистраль хладагента вынесли в запотолочное пространство. Согласно правилам эксплуатации промышленных объектов, просто закрепить трубы над головой нельзя - к ним должен быть обеспечен регламентный доступ.

Для решения этой задачи инженеры спроектировали и смонтировали:

Усиленные опорные конструкции для компенсации веса заполненных фреоном труб.
Систему сервисных настилов (технологических помостов), интегрированных в потолочную зону.

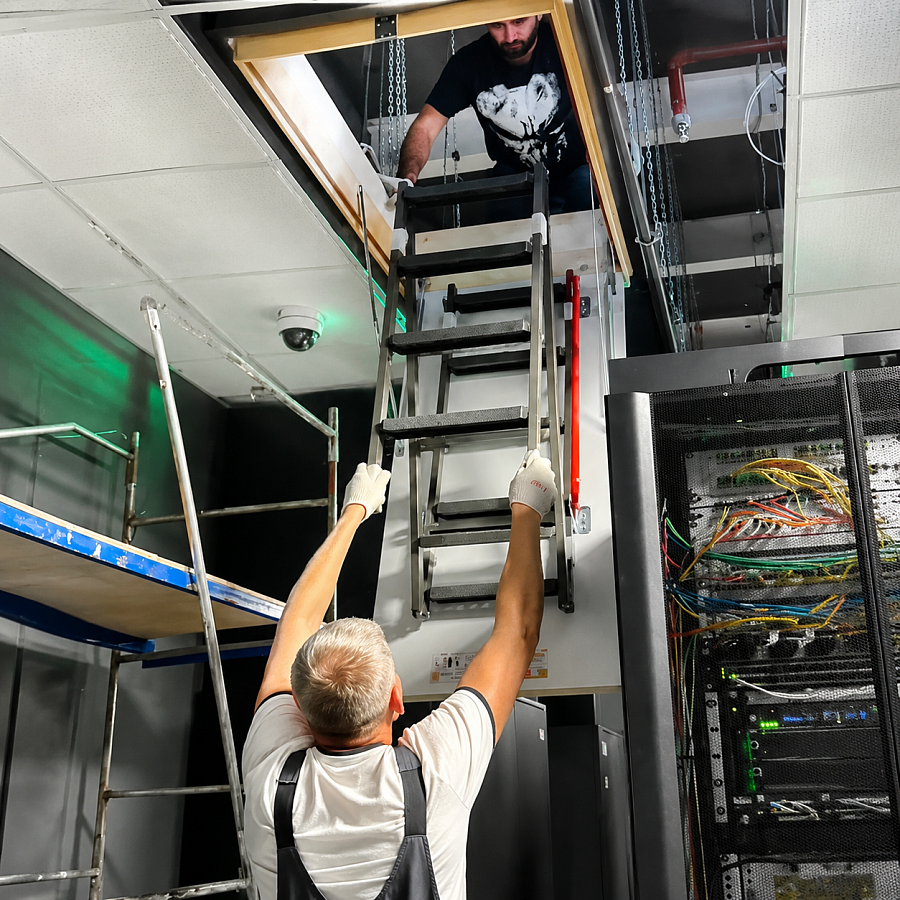

Отдельную стационарную лестницу для безопасного подъема персонала в межпотолочное пространство.

Работы велись в условиях сильной стесненности, но реализованное решение гарантирует удобный доступ для обслуживания и высокую надежность магистрали.

Сложность №2: Демонтаж и замена ИБП весом в тонну.

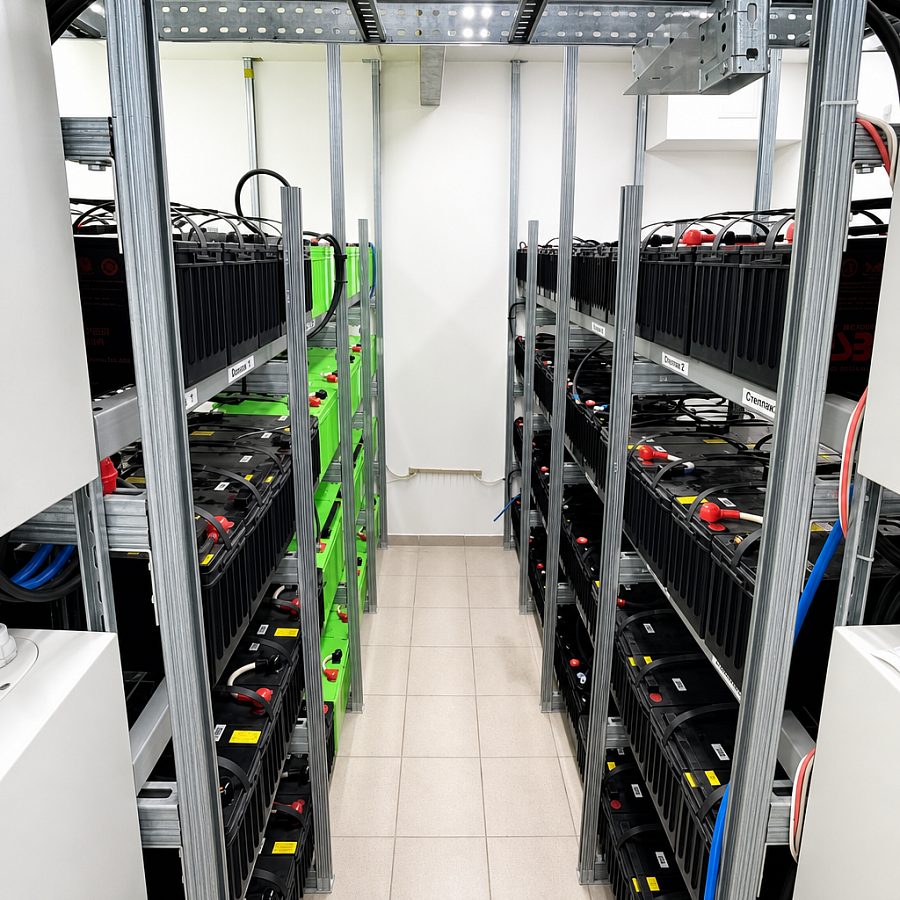

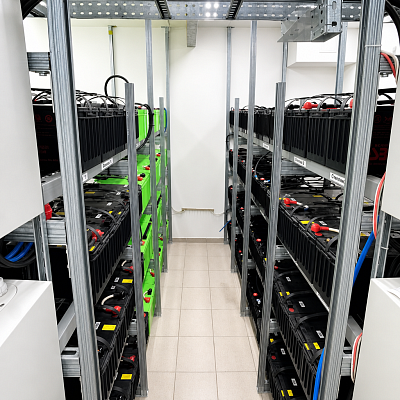

Вторая часть проекта касалась энергетической безопасности. Старые источники бесперебойного питания выработали свой ресурс, а аккумуляторный массив требовал срочной замены из-за деградации ячеек. Главная проблема заключалась в логистике: оборудование общей массой около 1000 кг находилось в узком помещении старого машинного зала, куда не проходил стандартный грузовой транспорт и роклы.

Как справилась команда монтажа:

Поэтапный демонтаж: силовой блок и батарейные кабинеты были разобраны непосредственно на месте до модульного состояния. Каждый элемент взвешивался и маркировался для корректной сборки.
Ручной такелаж: фрагменты весом до 150 кг аккуратно эвакуировались через узкие дверные проемы силами сертифицированной бригады такелажников.

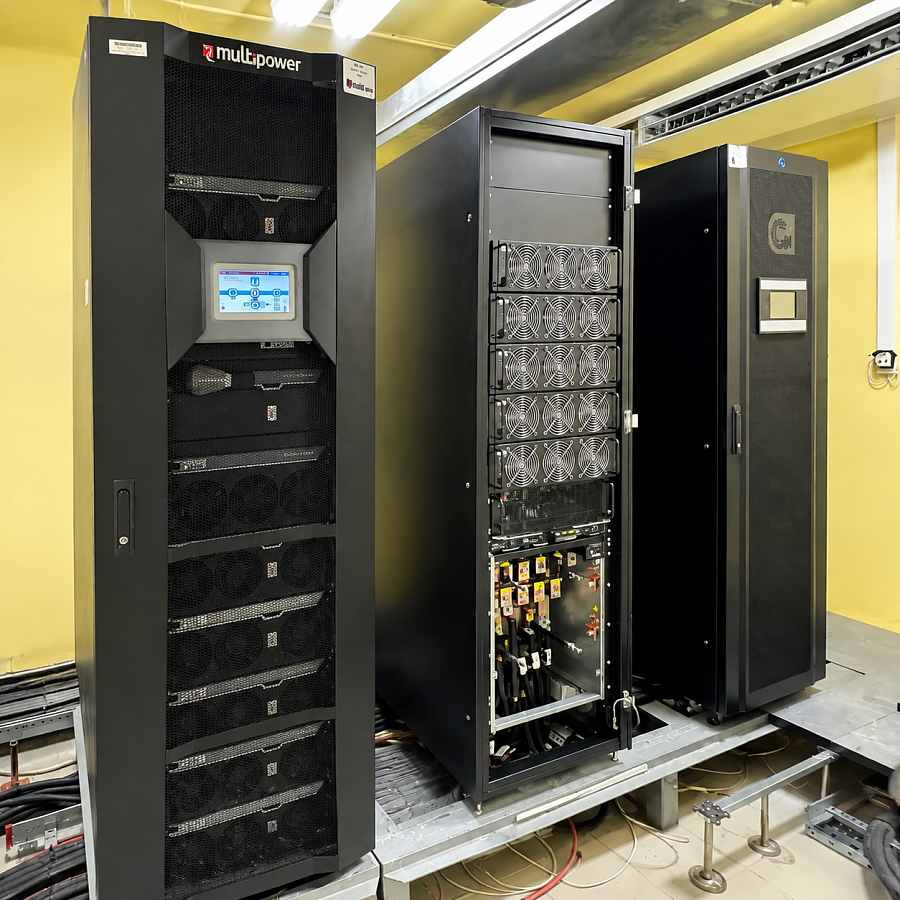

Новый монтаж и тесты: на место демонтированного железа установлено современное энергоэффективное оборудование со схемой резервирования N+1. После физической установки система прошла многочасовое тестирование под динамической нагрузкой (банки нагрузочные реостаты) с имитацией пропадания внешнего питания.

Результат

Инфраструктура Центра обработки данных полностью обновлена. Система кондиционирования обеспечивает стабильный отвод тепла от стоек даже при пиковых летних температурах, а новый комплекс ИБП защищает серверы от любых скачков напряжения и кратковременных блэкаутов. Объект снова защищен по стандарту доступности Tier II согласно классификации Uptime Institute.

Комментарий руководителя инженерного отдела «Арсенал+»:

«Нестандартные объекты - наш профиль. Когда заказчик говорит, что «места нет совсем», мы ищем безопасные и законные способы реализовать задачу выше или ниже существующих плоскостей. Главное в работе с ЦОД - это соблюдение весовых нагрузок на перекрытия и возможность сервиса. Мы заложили запас прочности как в металлоконструкции под потолком, так и в схему электропитания».
